Цистерни за торова маса

За нуждите на животновъдството предлагаме торови цистерни на полската фирма "MEPROZET" KOŚCIAN S.A., която е най-големият производител на цистерни за течности в Полша и един от най-големите в Европа. Дългогодишната традиция на проектиране и производство на цистерни за течен тор гарантира на нашите клиенти продукти произведени по най-съвременните технологии, отличаващи се с издръжливост, надеждност и дълъг експлоатационен живот. Новите технологични решения, предлагани всяка година от динамичния и иновативен инженерингов отдел на Meprozet, предизвикват голям интерес и внимание от многобройните купувачи и се представят на местни и международни изложения. Продуктите на Meprozet са награждавани много пъти на различни земеделски изложби. Цистерните на  MEPROZET KOŚCIAN могат да бъдат видяни по полетата и пътищата на цяла Европа.

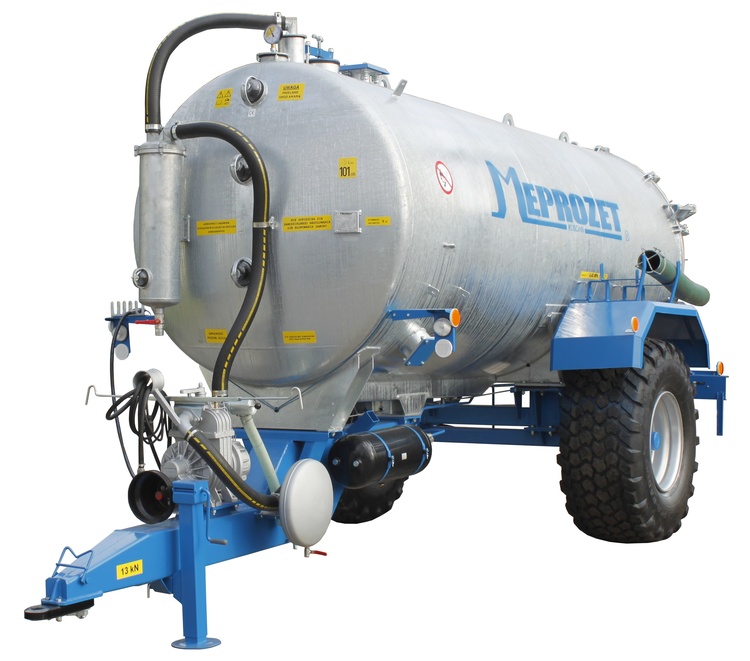

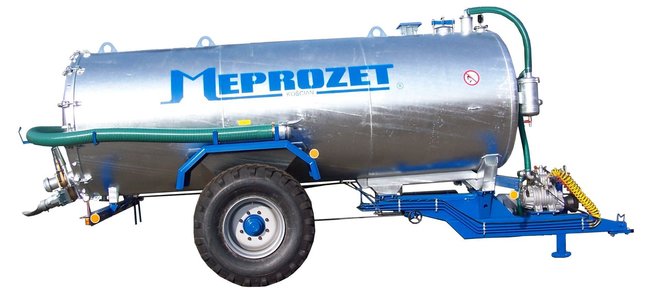

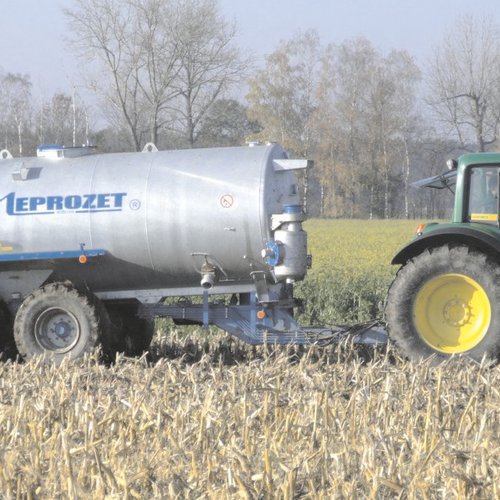

  • Самоносещи цистерни с единична ос

    Горещо поцинковани цистерни (тип самоносещи), с капацитет от 2300 l до 12000 l. Теглич и транспортна ос, закрепени директно към цистената или към централна усилваща рама.


    Оборудване:

    • вътрешни усилващи пръстени в цистерната
    • кoнтролни визьори на предната страна
    • основен отвор за напълване в задната част на цистерната Φ 200 mm
    • засмукващ маркуч Φ 200 mm
  • Оборудване:

    • защитен клапан против преливане

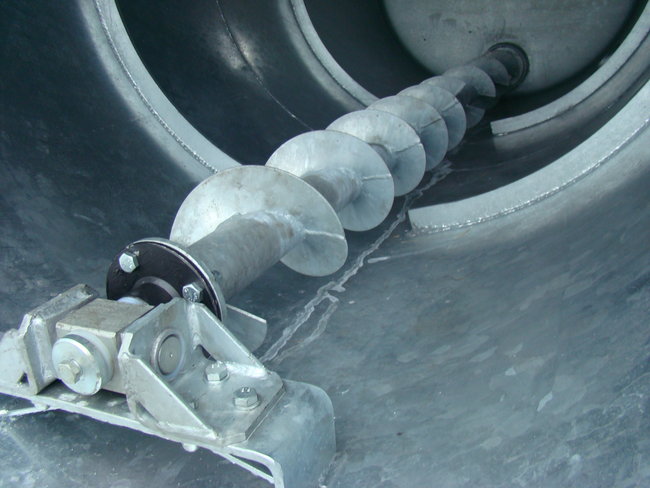

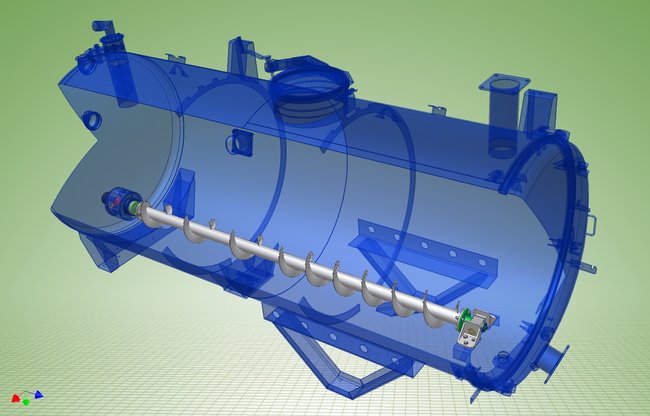

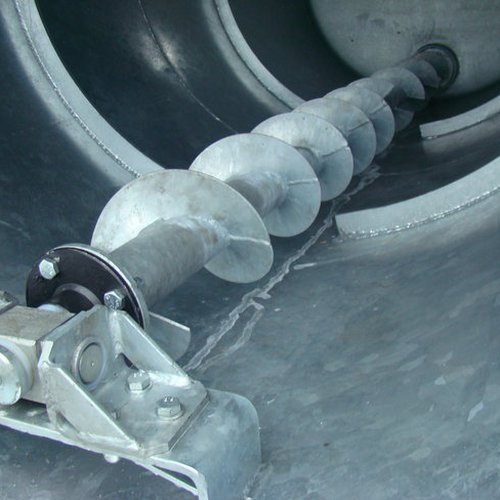

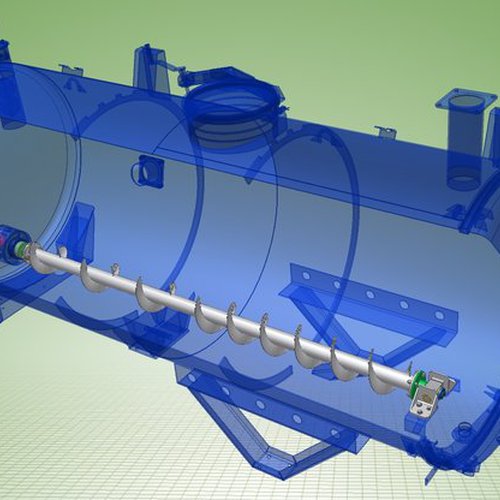

    • миксер, с хидравлично задвижване (при желание на клиента)
    • поцинковани или боядисани калници и теглич
    • регулируема опора на теглича
    • сменяемо око на теглича
  • Оборудване:

    • отваряема задна страна или заден сервизен отвор с диаметър 450 mm или 600 mm
    • разплискваща лъжица с регулируема височина (като стандартно оборудване)
    • инжектори или разливни маркучи могат да бъдат монтирани на някои модели
    • транспортни светлини
    • СЕ сертификат за движение по пътната мрежа

Технически характеристики

Модел Капацитет, литри Размери, mm (Д х Ш х В) Ширина при колелата, mm Компресор Време за напълване, min
PN - 20/2 2300 3800 x 1800 x 2180 1500 Europ PN 23M 1,5
PN - 30/2 3000 4100 x 180 x 2270 1500 / 1600 Europ PN 45M 2,0
PN - 40/2 4300 5800 x 1920 x 2310 1500 / 1600 Europ PN 45M 2,5
PN - 50 5000 5080 x 2100 x 2410 1500 / 1600 Europ PN 45M 3,0
PN - 60/3 6000 5600 x 2550 x 2870 2000 Europ PN 58M 4,0
PN - 70 7000 5970 x 2550 x 2870 2000 / 2100 / 2150 Europ PN 58M 3,5
PN - 70 икономик 7000 5925 x 2315 x 2720 2000 / 2150 Europ PN 58M 3,5
PN - 70 /1 8000 6560 x 2550 x 2870 2000 / 2100 / 2150 Europ PN 58M 4,0
PN - 70 /1 икономик 8000 6560 x 2550 x 2870 2000 / 2100 / 2150 Europ PN 58M 4,0
PN 90 / 6 9000 6990 x 2550 x 2890 2000 / 2100 / 2150 Europ PN 58M 4,5
PN 90 / 6 икономик 9000 6990 x 2550 x 2890 2000 / 2100 / 2150 Europ PN 58M 4,5
PN 100 / 2 10000 7490 x 2550 x 2890 2000 / 2150 Europ PN 58M 5,0
PN 100 / 2 икономик 10000 7490 x 2550 x 2890 2000 / 2100 / 2150 Europ PN 58M 5,0

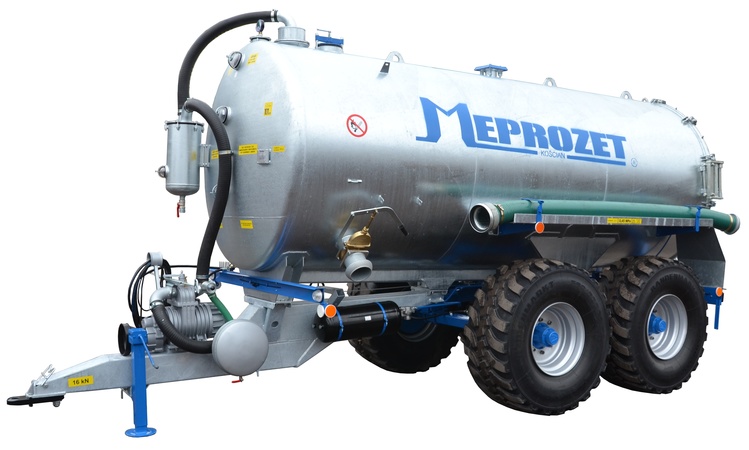

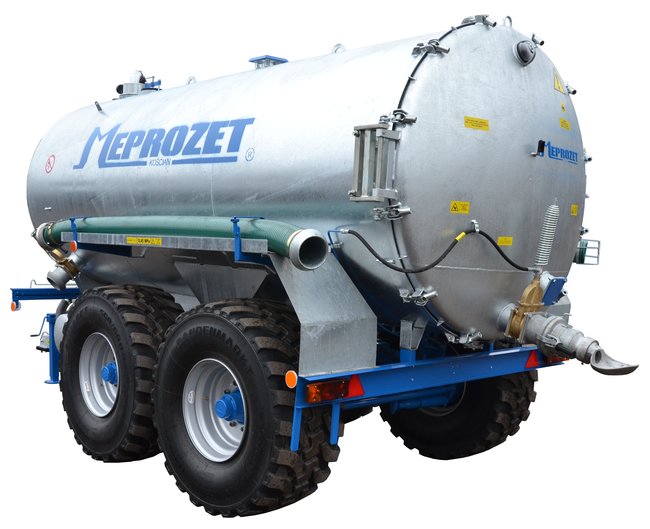

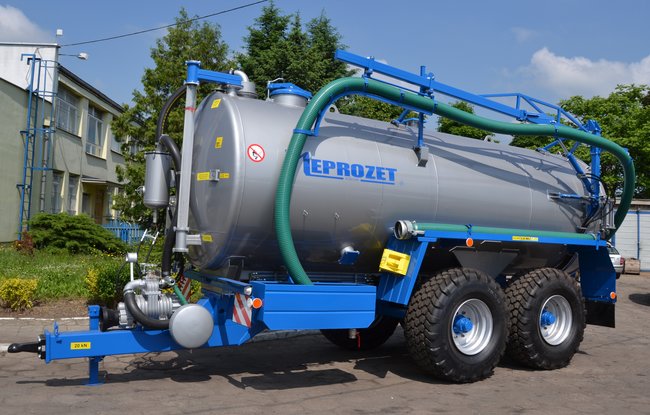

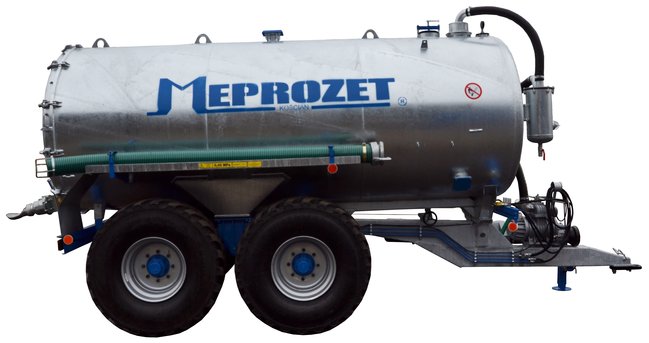

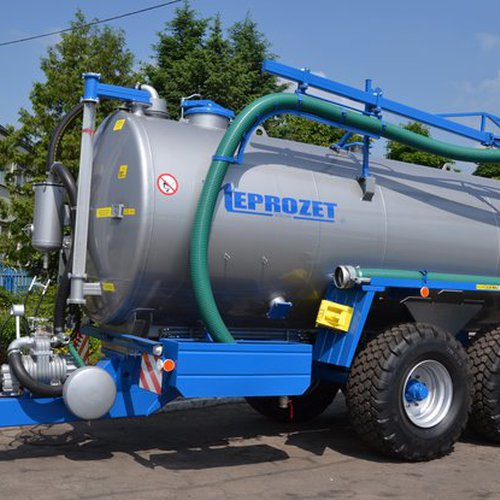

  • Самоносещи цистерни с тандемни оси

    Горещо поцинковани цистерни (тип самоносещи) с капацитет от 6000 l до 20000 l, с централна усилвваща рама. Монтирани на тандемни оси с ресорно окачване.


    Оборудване:

    • вътрешни усилващи пръстени и прегради в цистерната
    • кoнтролни визьори на предната страна
    • основен отвор за напълване - в задната част на цистерната Φ 200 mm
    • засмукващ маркуч Φ 200 mm
  • Оборудване:

    • защитен клапан против преливане
    • миксер, с хидравлично задвижване (при желание на клиента)
    • поцинковани или боядисани калници и теглич
    • регулируема опора на теглича
    • сменяемо око на теглича
  • Оборудване:

    • отваряема задна страна или заден сервизен отвор с диаметър 450 mm или 600 mm
    • разплискваща лъжица с регулируема височина (като стандартно оборудване)
    • инжектори или разливни маркучи - могат да бъдат монтирани на някои модели
    • транспортни светлини
    • СЕ сертификат за движение по пътната мрежа

Технически характеристики

Модел Капацитет, литри Размери, mm (Д х Ш х В) Ширина при колелата, mm Компресор Време за напълване, min

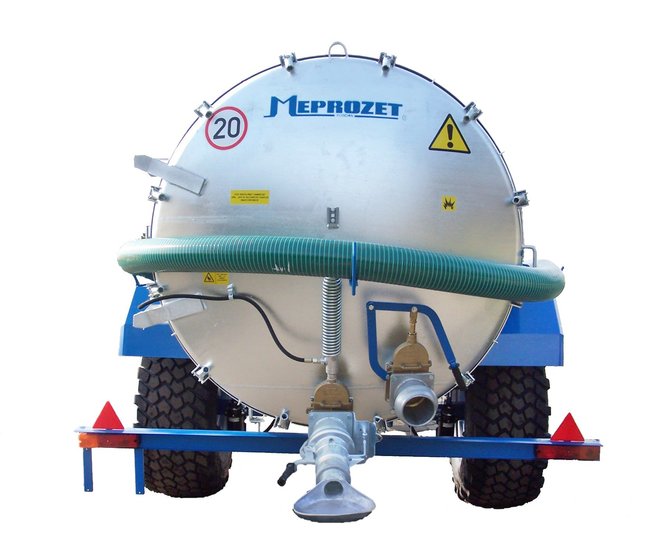

PN - 90 / 4 9000 6990x2550 x2890 2000 / 2150 Europ PN 58M 4,5
PN - 90 / 5 9000 6990x2550 x2890 1900 / 2000 Europ PN 58M 4,5
PN - 100 10000 7400x2290 x2890 2000 / 2100 / 2150 Europ PN 58M 5,0
PN - 100 / 1 10000 7490 / 2250 / 2890 1900 / 2000 Europ PN 58M 5,0
PN - 1 / 12A 12000 6800x2550 x3100 2000 / 2100 / 2150 Europ PN 84M 5,0
PN - 1 / 12 12000 6800x2550 x3100 2000 Europ PN 84M 5,0
PN - 14 / A 14000 7550x2550 x3100 2000 / 2100 / 2150 Europ PN 84M 6,0
PN - 14 14000 7550x2550 x3100 2000 Europ PN 84M 6,0
PN - 1 / 14A 16000 8550x2550 x3360 2000 / 2100 / 2150 Europ PN 84M 7,0
PN 3 / 18 икономик 18000 8950х2700 х3560 2200 / 2250 Europ PN 106M 7,0
PN 3 / 18 икономик (20000 l) 20000 8680x3000 x3900 2250 Europ PN 106M 8,0

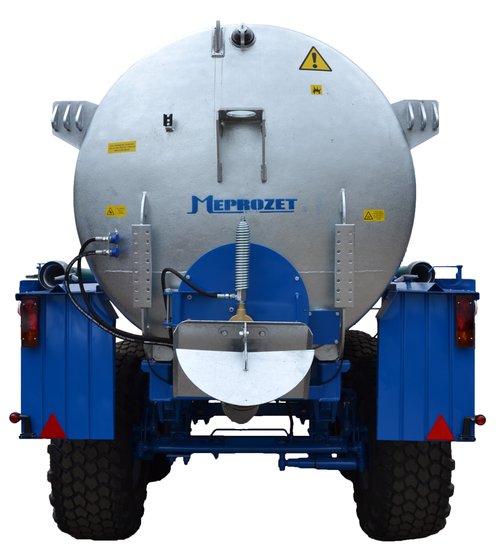

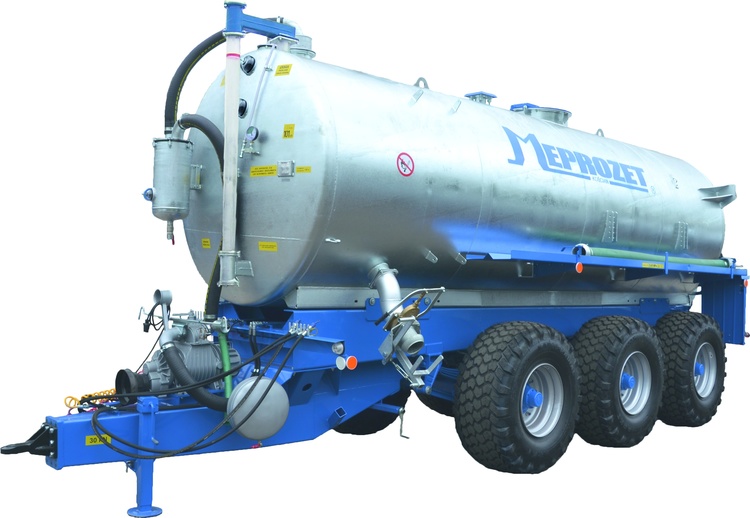

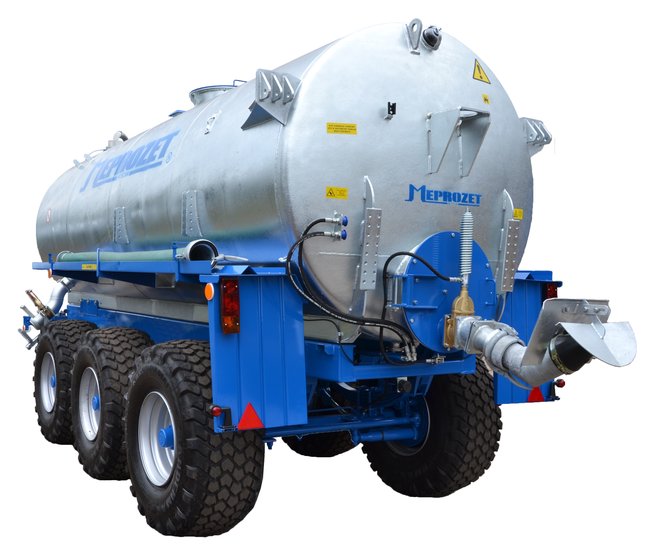

  • Цистерни монтирани на носещо шаси

    Горещо поцинковани цистерни  с капацитет от 18000 l до 30000 литра, монтирани на шаси, с две или три оси с ресорно окачване.

    Оборудване:

    • вътрешни усилващи пръстени и прегради в цистерната
    • два кoнтролни визьора и стъклена тръба като ниво индикатор на предната страна
  • Оборудване:

    • отвор Φ 600 mm и защита против прелисане - в горната част на цистерната
    • основен отвор за напълване - в задната част на цистерната Φ 200 mm
    • засмукващ маркуч Φ 200 mm
    • защитен клапан против преливане
    • миксер с хидравлично задвижване (при желание на клиента)
    • поцинковани или боядисани калници и теглич
  • Оборудване:

    • регулируема опора на теглича
    • сменяемо око на теглича
    • плътна задната страна със сервизен отвор 600 mm
    • разплискващ диск с регулируема височина (като стандартно оборудване)
    • инжектори или разливни маркучи - могат да бъдат монтирани на всички модели
    • транспортни светлини
    • СЕ сертификат за движение по пътната мрежа

Технически характеристики

Модел Капацитет, литри Размери, mm (Д х Ш х В) Брой оси (тип на осите) Ширина при колелата, mm Компресор Време за напълване, min
PN - 3/18 (18000 l) 18000 8785 x 2700 x 3900 2 (две направляващи) 2250 Europ PN 106M 7,0
PN - 3 / 18 (20000 l) 20000 8785 x 2700 x 3950 2 (две направляващи) 2250 Europ PN 106M 8,0
PN - 2 / 20 (18000 l) 18000 8680 x 2550 x 3600 3 (първа и трета направляващи) 2000 / 2100 / 2150 Europ PN 106M 7,0
PN - 2 / 20 (20000 l) 2000 8680 x 2550 x 3700 3 (първа и трета направляващи) 2000 / 2100 / 2150 Europ PN 106M 8,0
PN - 2 / 24 24000 8680 x 2550 x 3900 3 (първа и трета направляващи) 2000 / 2100 / 2150 Europ PN 106M 9,0
PN - 2 / 24 (24 000 l) 24000 9200 x 2550 x 3900 3 (първа и трета направляващи) 2000 / 2100 / 2150 Europ PN 106M 10,0
PN - 2 / 24 (26 000 l) 26000 9200 x 2550 x 3900 3 (първа и трета направляващи) 2000 / 2100 / 2150 Europ PN 106M 10,0
PN - 2 / 24 (30 000 l) 30000 10200 x 2700 x 3900 3 (първа и трета направляващи) 2100 / 2150 Europ PN 140M 12,0

Апликатори

Предлагаме широка гама от апикатори, за течна торова маса, принадлежащи към два различни типа:

  • работещи на инжекционен принцип - заорават торовата маса на дълбочина 100 - 200 mm - намаляват загубите на азотни съединения от оборския тор, измиването му от почвата и разпространението на неприятната миризма.
  • работещи на разливен принцип - евтини, осигуряващи лек, енергоикономичен режим на работа и лесна поддръжка.

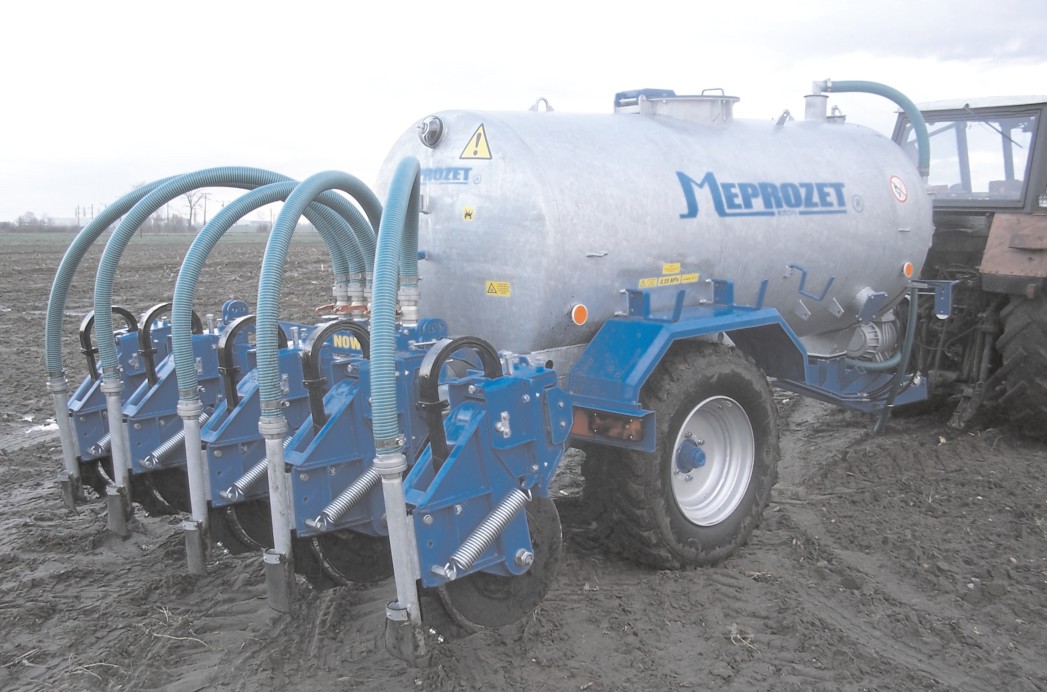

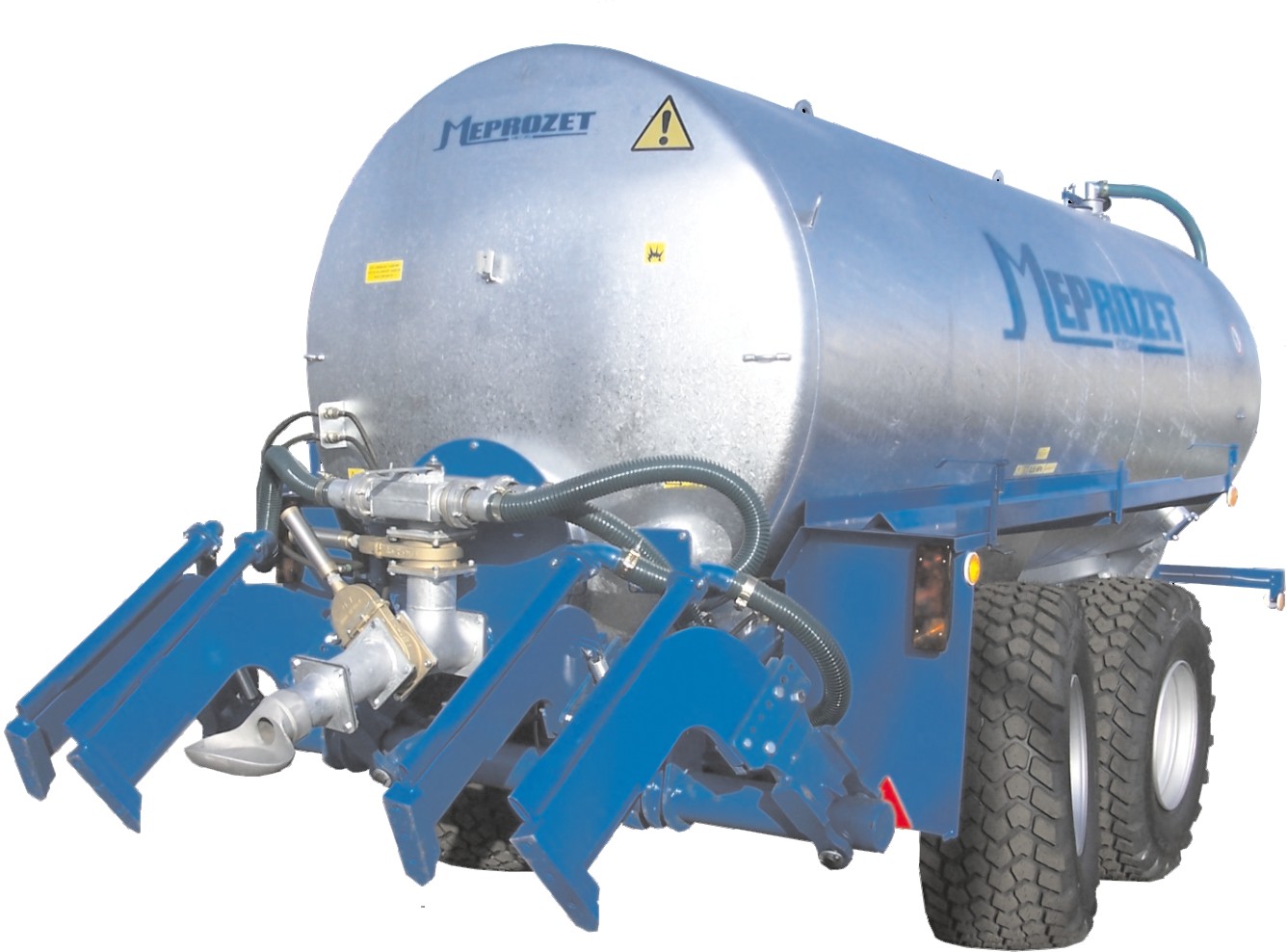

  • Четириредов инжектор

    Инжекторът се състои от хидравлично окачена носеща рама, върху която са монтирани четири инжектора тип "ботуш". Течната торова маса идва от изпразващата тръба на цистрерната, минава през разпределителя със сферични клапи и тече надолу през маркучите към изпускателните тръби зад ботушите.  Дълбочината на прилагане на тора (до 200 mm) се регулира чрез хидравликата. Системата е осигурена против повреди от претоварване - чрез късащ болт. Използването на разплискващата лъжица или инжекторите тип "ботуш" може да се извърши последователно, без никакви допълнителни настройки.

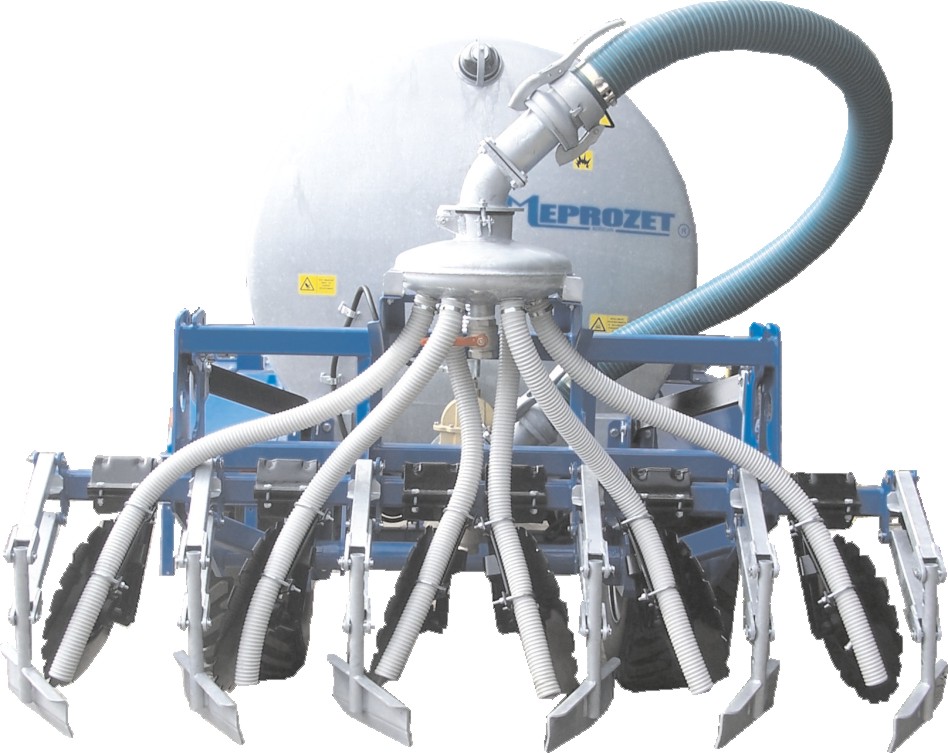

  • Инжектор Disc Blade 2

    Състои се от носеща рама, хидравлично окачена към цистерната. Хидравличните цилиндри повдигат или спускат инжектора и регулират дълбочината на прилагане на течния тор в почвата (до 100mm). Торът тече от разпределителя под налягане, през маркучите, в канали направени от дисковете на инжектора. Заравящите лопатки са зад маркучите и заравят браздите с положената в тях течна тор.
    Прилагането с разплискваща лъжица е възможно след демонтиране на рамката на инжектора, заедно с дисковете и заравящите лопатки.

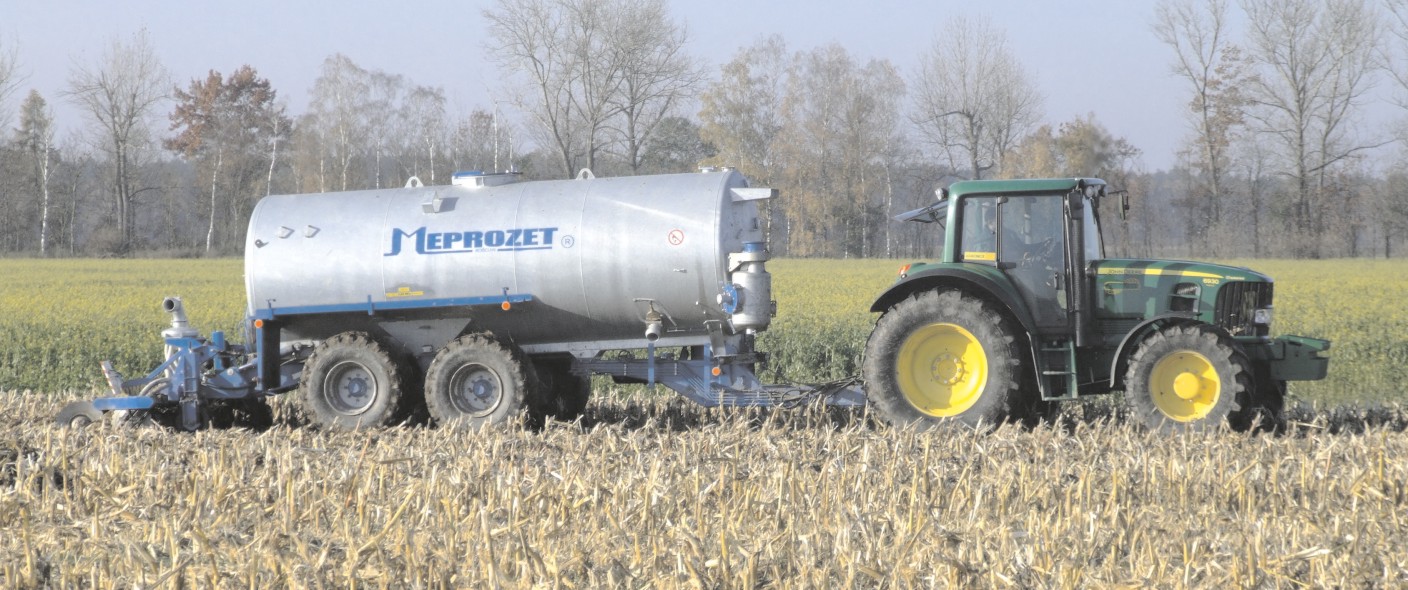

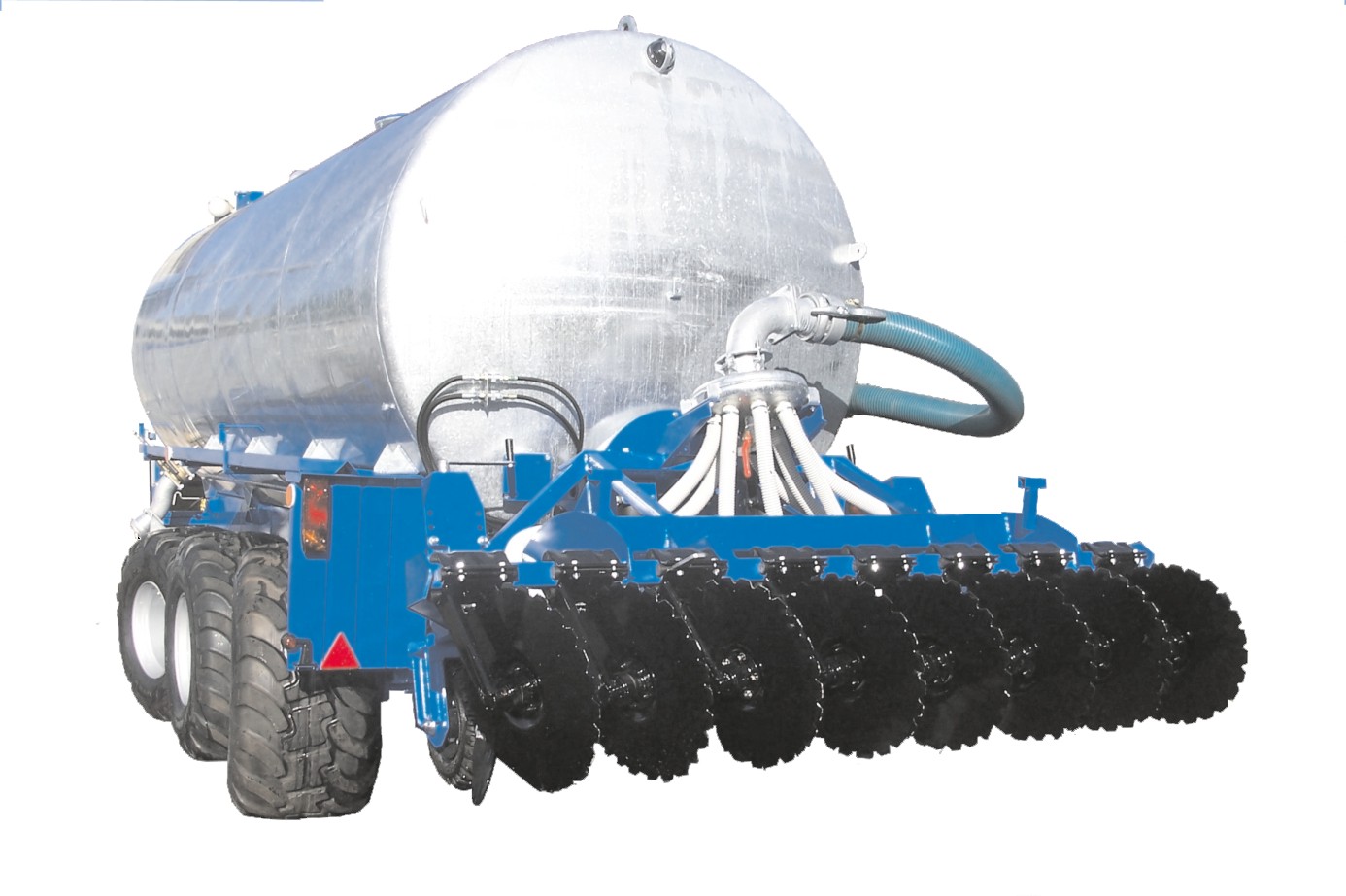

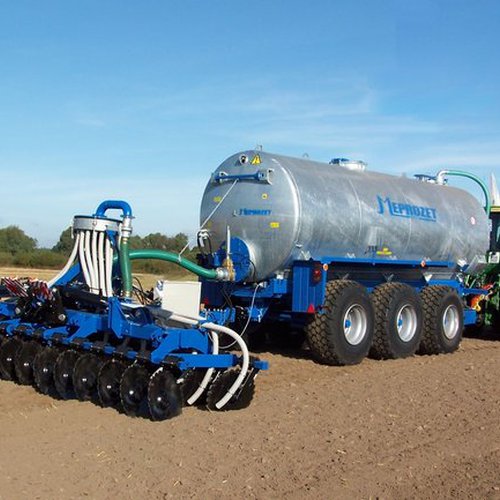

  • Инжектор Disc Blade 3

    Състои се от носеща рама, хидравлично окачена към рамката на цистерната. Инжекторът има два реда дискове и регулируеми колела. В горната част на рамката е монтиран разпределител с един зареждащ маркуч и осем разпределителни маркуча.
    Торът тече под налягане от разпределителя надолу през маркучите в каналите, направени от предния ред дискове. Задният ред дискове запълват браздите с положената тор.

Дълбочината на заораване на оборския тор (максимум 100-150 mm) зависи от позицията на регулируемите колела, която се определя от хидравликата. Прилагането на тора чрез разплискващата лъжица е възможно след демонтиране на рамата на инжектора.

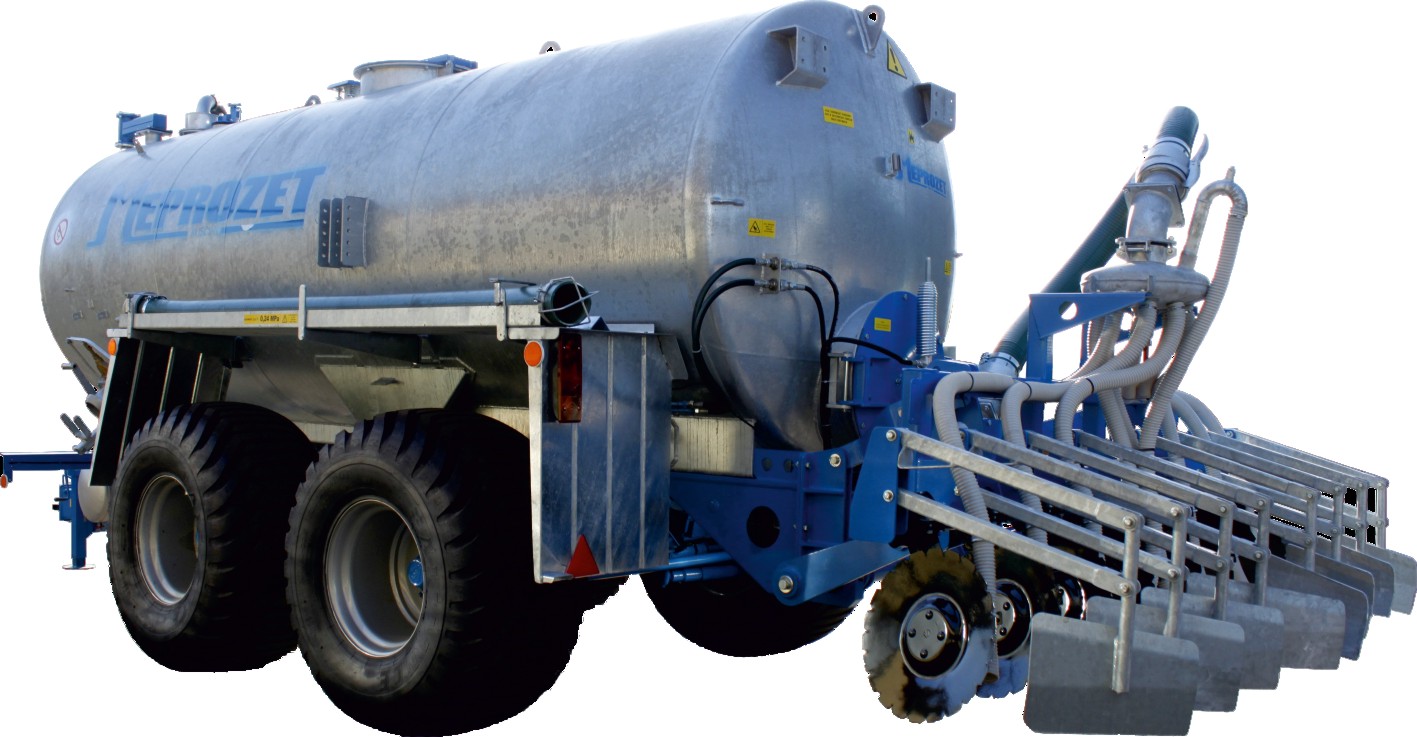

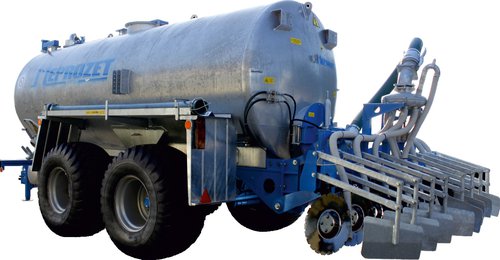

  • Инжектор Disc Blade 3U

    Състои сеот носеща рама, хидравлично окачена към цистерната чрез четири греди. Върху рамата са монтирани рзпределителят с маркучи, а една редица заораващи дискове и една редица заравящи лопатки са свързани към нея посредством шарнирно съединение. Чрез хидравличните цилиндри носещата рама се повдига или спуска инжектора, което определя дълбочината на заораване на течен тор в почвата (максимум 100 mm).

Течният тор тече от разпределителя под налягане, през маркучите, в канали, направени от заораващите дискове. Заравящите лопатки засипват браздите с положения в тях течен тор. Прилагането на тора с разплискващата лъжица е възможно след демонтиране на инжектора.

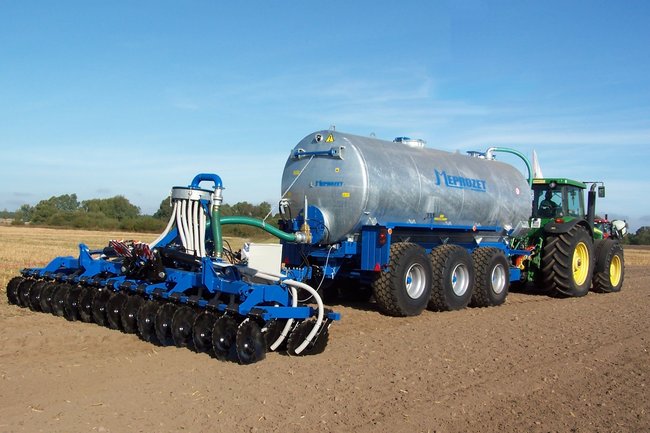

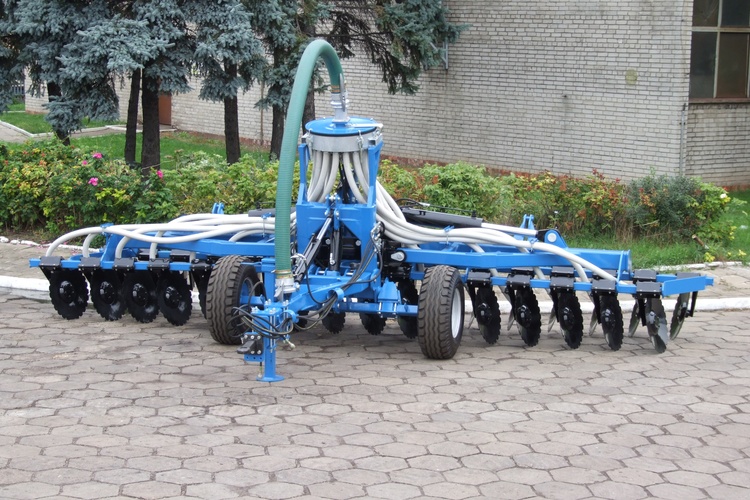

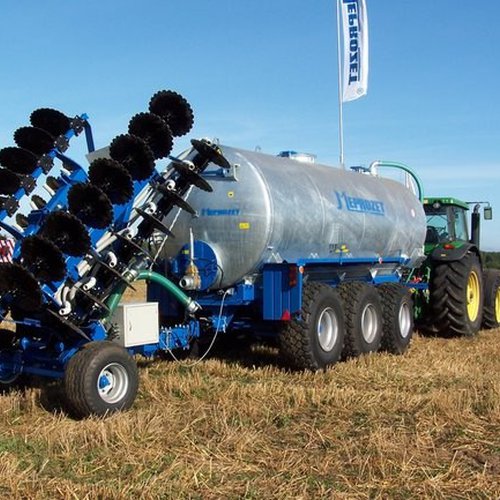

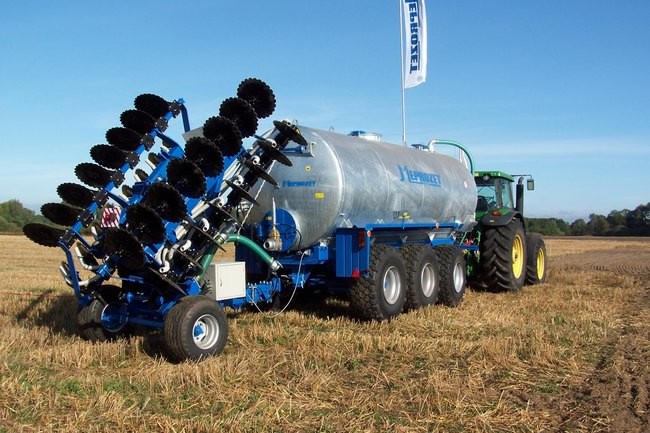

  • Инжектор Disc Blade 6

    Апликаторът е проектиран като отделно ремарке, закачено зад цистерната и движещо се на собствените си колела. Той се управлява хидравлично от кабината на трактора с блок от соленоидни вентили. Теглич и сгъваема рамка с два реда заораващи дискове са шарнирно свързани към оста на апликатора. На рамката е монтиран хидравличен разпределител, който разпредеделя течния тор към 16 маркуча за разливане в каналите, направени от предния ред дискове. Задният ред дискове запълват жлебовете.

Дълбочината на прилагане на торовата маса ( макс. 100 - 150 mm) се регулира хидравлично. След приключване на работа хидравличните цилиндри сгъват рамената на инжектора в транспортно положение.

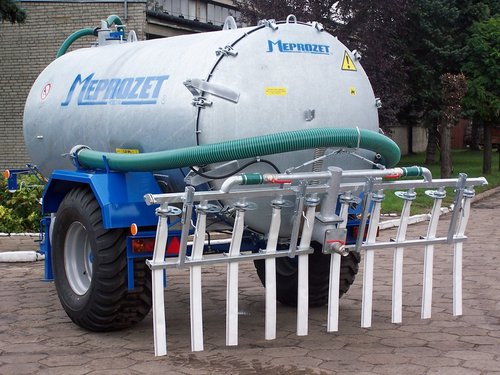

  • Апликатор с разливни маркучи Тип 3

    Към изпразващия отвор на цистерната е монтирана трипътна тръба със сферични кранове, захранваща разпределителна тръба, която има отвори с дискове, контролиращи изтичането на течен тор през разливните маркучи.
    Сферичните кранове се отварят ръчно, след което започва изтичането на торовата маса под налягане от резервоара през клапаните и разливните маркучи. Дебитът се определя от регулируемите дискове с отвори, монтирани върху свързващите тръби. Затварянето на сферичните клапани на тръбата позволява изпразването на резервоара с разплискващата лъжица.

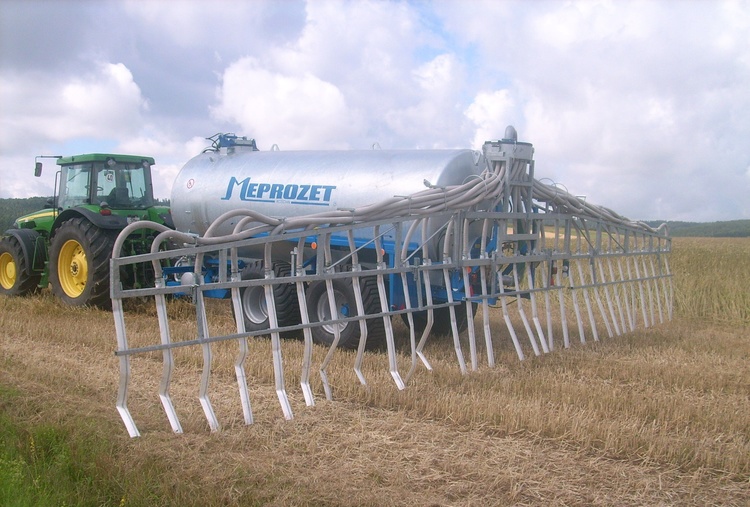

  • Разливен апликатор с ръчно разгъване Тип 9, 12

    Апликаторът е монтиран към  рамката на цистерната. В горнаната част на апликатора се намира дистрибутор, разпределящ течния тор към PVC маркучи, от които той отива във вертикаллни разливни маркучи. Раменете на рамата на апликатора се отварят ръчно. Течният тор под налягане потича през дистрибутора, от там през разпределителните маркучи стига до вертикалните разливни маркучи.

За транспортиране, раменете на рамата отново трябва да бъдат сгънати ръчно. За използване на разплискващата лъжица не е необходимо демонтиране на разливния апликатор, а само монтиране на удължителна свързваща тръба.

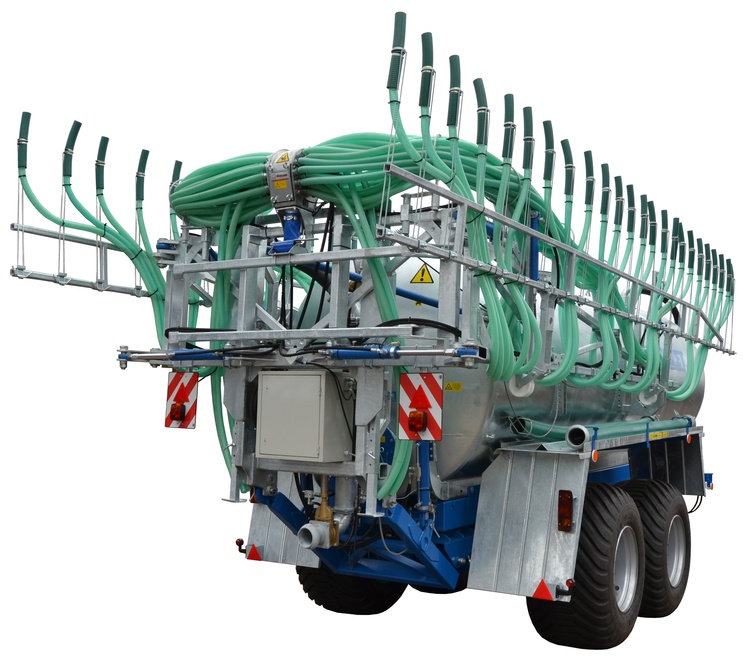

  • Разливен апликатор с хидравлично отваряне

    Рамата на апликатора е монтирана към цистерната посредством шарнирни съединения. От цистерната торовата маса достига до дистрибутора, през помпения маркуч, под налягане. От там през изпускателните маркучи тя достига до разливните маркучи. Хидравличната система, управлявана от кабината на трактора, отваря и затваря рамената на апликатора. След приключване на работа рамената на апликатора отново се прибират в транспортна позиция. За използването на разплискващата лъжица е необходимо да се сложи само една изпразваща дъга, без да се демонтира разливния апликатор.
