Вентилация
В съвременното свиневъдство се прилага принудителна вентилация на принципа на подналягане. При тази вентилация мръсният въздух от помещенията се изхвърля навън от изходящи вентилатори. В резултат от създаденото подналягане в помещението навлиза чист въздух през входящите вентилационни отвори.
Предимството на принудителната вентилация е, че е напълно независима от атмосферните условия извън сградата като сила и посока на вятъра, атмoсферно налягане, температура на въздуха и др., подлежи на прецизен контрол и осигурява оптимални условия за животните (температура, влажност и скорост на движение на въздуха) във всички зони на помещението.
На схемите по-долу са дадени четирите основни типа вентилационни системи, използвани в съвременното свиневъдство.
Вентилация през вентилационна врата
При вентилацията през вентилационна врата свежият въздух влиза в подпокривното пространство през отвори в стрехите и оттам в коридора на сградата. От коридора той прониква в помещението през отвор в долната часта на вратата. Попаднал в пътеката между боксовете, въздухът постепенно се затопля, издига се, преминава над стената на бокса и стига до прасетата.
Необходимо условие за правилното функциониране на този тип вентилация е наличието на плътна стена към пътеката с височина 1 m.
Вентилацията през вратата е особено подходяща за по-малки помещения, с максимална дължина 15 m. Ако всички тези условия са изпълнени, вентилацията през вентилационна врата дава отлични резултати, при минимален размер на инвестицията.
Вентилация през перфориран вентилационен таван
При вентилацията през перфориран вентилационен таван свежият въздух влиза в изолираното подпокривно пространство през отвори в стрехите. От там през отворите на перфорирания таван той прониква в помещението.
Вентилацията през перфориран таван осигурява равномерно разпределение на въздуха и е особено подходяща за големи помещения с много животни.
Необходимо условие за правилното функциониране на този тип вентилация е наличието на добра топлоизолация на покрива, което предотвратява прекомерното затопляне на въздуха през лятото, преди влизането му в помещението.
Вентилация през стенни вентилационни клапи
При този тип вентилация свежият въздух влиза в помещението през входящите вентилационни клапи, разпожени на страничните стени. Степента на отваряне на клапите се контролира от вентилационния компютър и е в съответствие с оборотите на вентилатора. Добре е от външна страна на клапите да се монтират ветрозаащитни плоскости, които предотвратяват безконтролното навлизане на въздуха при силни пориви на вятъра през зимата.
Максималната дълбочина на проникване на въздуха в помещението, при този тип вентилация, е около 12 метра (едностранно). Тази вентилация е подходяща за помещения, в които се отглеждат едри животни - прасета за угояване, бременни свине, заплождащи се и условно бременни свине.
Вентилация през въздушни дистрибутори
При този вид вентилация свежият въздух навлиза в помещението, преминавайки през специални въздушни дистрибутори. Благодарение на специалния дизайн на изходящите отвори в долния край на дистрибутора въздухът се разпределя равномерно до тавана на помещението и постепенно достига до животните. Особено подходящa вентилация за големи помещения.

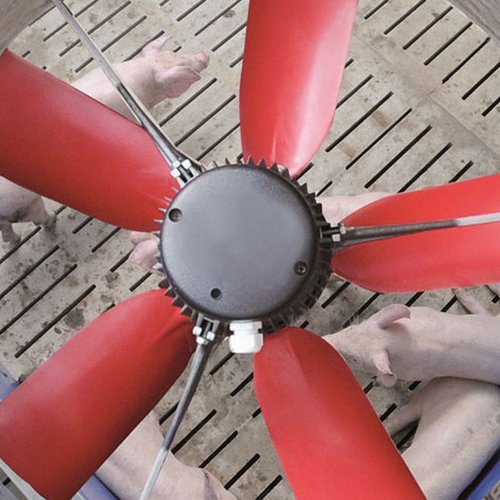

Коминни и стенни вентилатори EMI
Вентилаторите EMI могат да бъдат инсталирани във всяка една животновъдна сграда, тъй като са с висока ефективност и устойчивост към агресивните условия на средата, характерни за животновъдството.
-
-

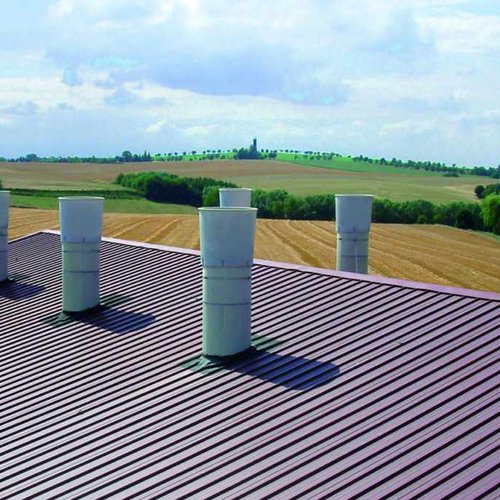

Коминни вентилатори EMI
Технически характеристики
- Ø: 300-920 mm
- капацитет: 1.400-18.300 m3/h
- еднофазови и трифазови
- устойчиви на корозия
- витло от неръждаема стомана
- регулиране на оборотите чрез трансформатор или чрез честотна регулация
- клас на защита IP55
- работна температура от -20°C дo +40°C
-
Стенен вентилатор EMI
Технически характеристики
- Ø: 300-920 mm
- капацитет: 1 400 - 18 300 m3/h
- еднофазови и трифазови
- устойчиви на корозия
- витло от неръждаема стомана
- ел. двигател с директно задвижване, TEAO
- твърда рамка за стена от полипропилен или от прахово боядисана стомана
- регулиране на оборотите чрез трансформатор и чрез честотна регулация
- клас на защита IP55
- работна температура от -20°C до +40°C
-
-
-

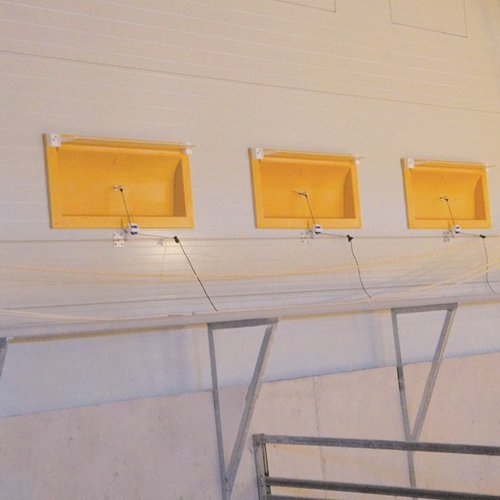

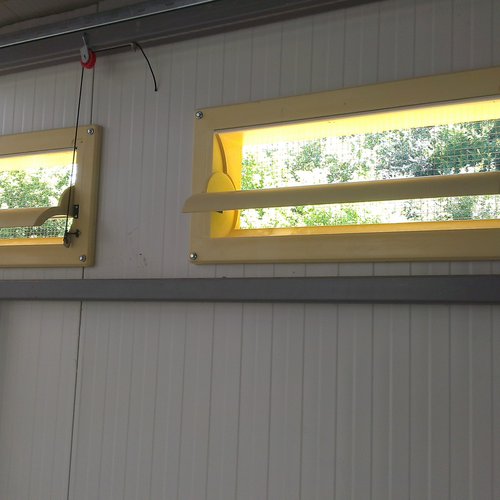

Стенни вентилационни клапи
Изработени от полиуретан или полистирен с твърда и гладка повърхност, поцинкована метална мрежа от външна страна за защита от птици и гризачи.
Специален профил на корпуса и на регулиращата плоскост за създаване на турболентност, точно регулиране и прецизно насочване на въздушния поток.
Предимства- лесен монтаж
- устойчивост на корозия
- лесно почистване
- отлична топлоизолация (липса на конденз)
Технически характеристики
| Модел | Капацитет (m3/h) | Ширина* (mm) | Височина* (mm) |
|---|---|---|---|
| ZEW 1500 | 1400 | 505 | 300 |
| ZEW 2500 | 2200 | 814 | 300 |
| ZEW 5000 | 3250 | 1184 | 295 |
*Вътрешни размери
-

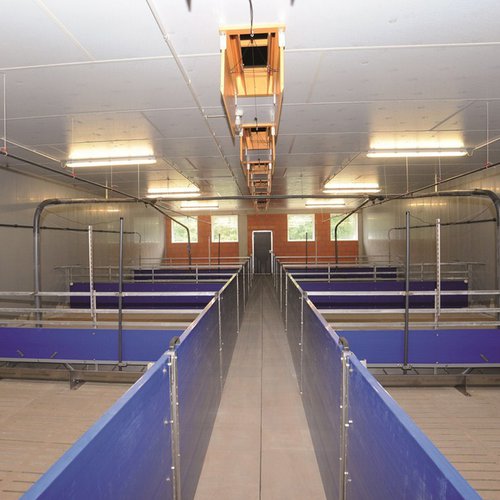

Таванни вентилационни клапи
Таванните вентилационни клапи се монтират на таваните на помещенията, обикновено над пътеките, с цел осигуряването на по-голям вентилационен обем. Могат да се комбинират с перфорирания вентилационен таван. Големият отвор на клапата осигурява необходимото количество въздух, а прецизният механизъм позволява точно регулиране на притока на свеж въздух в помещението.
Предимства
- изработени от висококачествен полиуретан
- гладка и твърда повърхност позволяваща безпроблемно почистване
- регулиращия комплект позволява прецизно отваряне и затваряне на клапите
- стабилни странични втулки за лагеруване на капака
- минимални загуби на въздушния дебит
- широката рамка улеснява инсталирането
-
Технически характеристики
| Модел | Капацитет,(m3/h) | Ширина* (mm) | Височина* (mm) |
|---|---|---|---|
| ZED 1000 | 1 100 | 535 | 215 |
| ZED 1500 | 1 550 | 780 | 210 |
| ZEW 5000 | 3 500 | 1170 | 310 |
*Вътрешни размери
Перфориран вентилационен таван
Перфорираният вентилацонен таван се използва основно в помещяния, в които отглеждаме по-млади животни (помещенията за опрасване и кърмене, и за отбити прасета). Там трябва да осигурим отличен микроклимат, с достатъчен вентилационен дебит, при равномерно разпределение и ниска скорост на движение на въздуха.
-
-
Перфорирани полиуретанови плоскости
Монтират се като окачен таван, на лека дървена конструкция, на височина 250 - 300 cm от пода на помещението.
Предимства
- изработени от твърд полиуретан
- здраво пластмасово покритие, за лесно почистване с водоструйка (мин. дистанция 1,5 m)
- дебелина 40 mm, за отлична топлоизолация
- лесно преминаване на въздуха
- формата на отворите осигурява добра дифузия на въздуха и икономия на енергия
- осигуряват отлично разпределение и ниска скорост на движение на въздуха
-

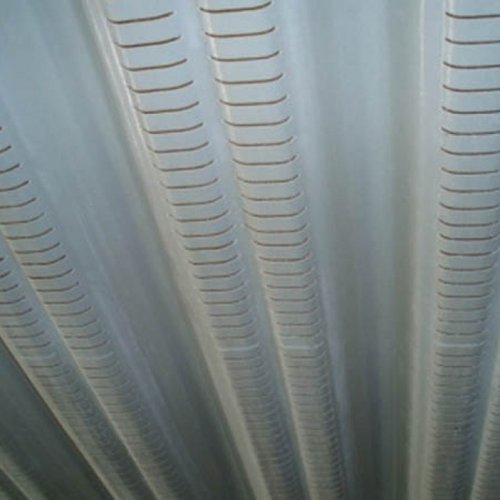

Трапецовидни вентилационни плоскости
Трапецовидните вентилационни плоскости са подходящи за големи сгради, понеже механичните им качества позволяват покриването на големи площи без опасност от деформация. Осигуряват отлична дистрибуция при ниска скорост на движение на въздуха. Монтират се като окачен таван, на лека дървена конструкция, на височина 250 - 300 cm от пода на помещението.
-
-
-
Технически характеристики
- материал: PVC или фибростъкло (мие се с водоструйка)
- размери: дължина 6000 mm х ширина 1950 mm
- дебит:200 m3/h при 20 pa 115 m3/h при 10 pa
- гладка повърхност, за поддържане на добра хигиена
- отвори кръгли Ø12 mm или продълговати с ширина 3 mm
- 80 mm минерална вата, над панела, за добра топлоизолация

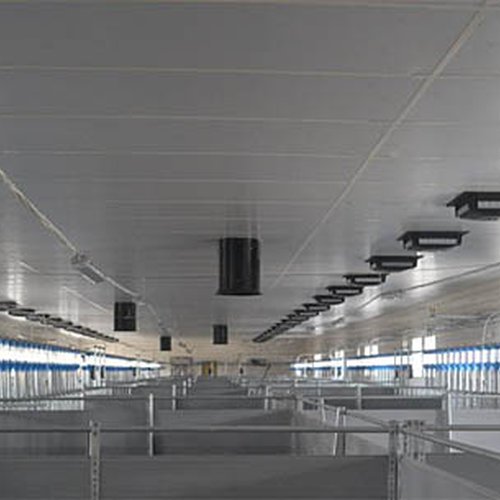

Вентилационен дистрибутор
Вентилационният дистрибутор се монтира на тавана на помещението, минавайки през покрива на сградата. Така той доставя свеж въздух в пространството под таавана на помещението. Системата е много подходяща за големи сгради, където е невъзможно да се осигури чист въздух от страничните стени.
-
Предимства
- гъвкава система с размери Ø 650, 730, 820 и 920 mm, подходяща за различни животновъдни сгради и помещения
- в зависимост от температурната разлика и диаметъра е възможна дистрибуция на въздуха между 12 и 18 m
- отлично разпределение на свежия въздух върху широк радиус, дори и при минимален вентилационен дебит
- система с висока сигурност
- минимална скорост на движение на въздуха в зоната на животните
- специалната аеродинамична форма предотвратява замръзването на вентилационните отвори
- чрез малък вентилатор в долната част на дистрибутора се постига по-голям радиус на разпределение
- UV устойчив, фибростъклен капак против дъжд
-
