Система за торене тип "Пъпна връв"

Системата за торене тип "Пъпна връв" е разработена от британската фирма Storth Ltd с цел създаване на иновативна система за торене осигуряваща разнасяне на  животинския тор по полето с минимални разходи на енергия, труд и време. Същността на тази система се състои в това, че посредством комплекс от помпи, макари и маркучи животинският тор, от лагуната за съхранение, се изпомпва и транспортира директно до намиращия се на полето трактор с тороразпръскващи накрайници (инжектори, разливни отвори или разплискващи дюзи). Така се избягва използването на торовите цистерни, което е свързано с разход на много енергия, труд и време.

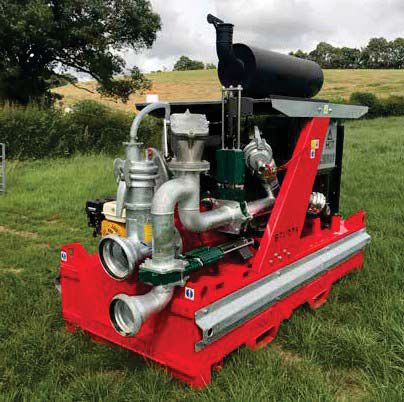

В началото на системата за торене "Пъпна връв" стои режещата помпа, която засмуква суспензията от торовата лагуна и я транспортира към торовите накрайници, били те разплискващи дюзи, разливни накрайници или инжекторни накрайници. Със своето богато разнообразие от помпи, на водещи световни производители, като Bauer, Criman и Doda, Storth може да ви предложи най-подходящата помпа за вашите конкретни условия (вискозитет на материала, налична мощност, изисквания за транспортна дистанция, налягане, дебит и пр.).

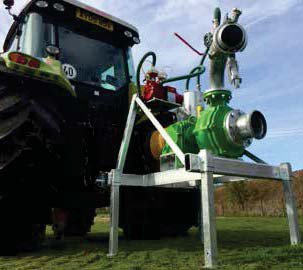

  • BAUER - MAGNUM Серия SX

    Уникалният спирален режещ механизъм, на Bauer, за първично рязане, е интегриран в работното колело. Той осигурява равнимерна суспензия, която подава през оребрения входящ колектор, действащ като режеща преграда. Попадайки в основния корпус, суспензията се обработва допълнително от сфероидното графитно работно колело, което завършва със закалени режещи ръбове. Работната турбина (348 mm), с четири ножа, се върти с 2600 об/мин и работи срещу режещ фланец от хромирана стомана. В края, откъм мотор редуктора, помпата има механично уплътнение от силициев карбид в комплект с резервоар за масло, което не позволява работа на сухо.

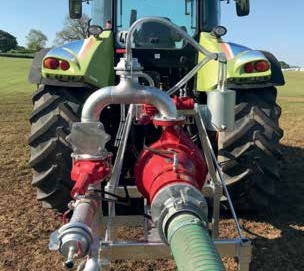

  • Criman Серия PTH

    Първичният режещ механизъм на помпата на Cri-Man е най-агресивният от трите помпи, които Сторт предлага. Състои се от два фиксирани ножа от хромирана стомана, които работят срещу спирален винт, свързан, към работния вал, чрез късащ болт. Скоростта от 2750 rpm (PTH-100KK), осигурява над 170 срязвания в секунда. Вторичното нарязване се осигурява от назъбен режещ фланец от хромирана стомана, който работи срещу 6-те режещи остриета на работното колело с диаметър 380 mm. На обратната страна на работното колело Cri-Man са поставили 4 лопатки, като допълнителна защита, за да изтеглят суспензията от уплътнението. В края, към мотор редуктора, помпата има механично уплътнение от силициев карбид в комплект с резервоар за масло, което не позволява работа на сухо.

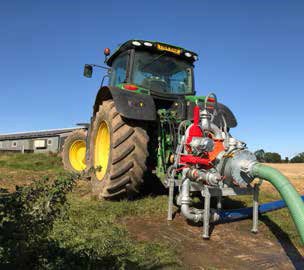

  • DODA – Серия AFI

    При помпата на DODA, първоначалното нарязване се прави посредством режещ винт, монтиран в края на работния вал. При скорост до 2750 rpm, той осигурява поток от материал към работното колело, което е с 8 ножа, с диаметър 350 mm и работи заедно с обикновен режещ фланец, осигурявайки вторичното нарязване. Помпата на DODA се отличава със своите простота и сигурност. Помпата и мотор редуктора са напълно отделени, всяка механична повреда на уплътнението се вижда незабавно, без възможност за увреждане на мотор редуктора. Операторите трябва да знаят, че няма възможност за работа на сухо. HD моделите се предлагат стандартно с интуитивно проектираната маслена охладителна риза, която използва изпомпвания материал, за да подпомогне охлаждането на маслото на мотор редуктора при продължителна работа. Други опции включват уникалния сепаратор за механични примеси.

Маркучи за системата "Пъпна връв"

Транспортирането на течна тор от фермата до полето и ефективното и разнасяне по полето изисква използването на здрави и надеждни маркучи. Storth предлага маркучи производство на световно известните производители Snap-Tite и Gollmer & Hummel.

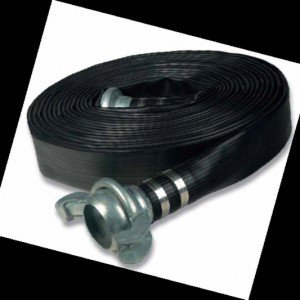

  • Маркучи Snap-Tite

    Компанията Snap-Tite Wexford в Ирландия от много години произвежда полиуретанови маркучи за напояване и гъсти течности с раз-мери от 1” до 6”. Със своите здравина и ниско тегло полиуретановият маркуч осигурява лесно обслужване и отлично съчетание качество / цена. Традиционният PVC маркуч включва спи-рална армировка, поставена между твърди слое-ве от PVC, докато Snap-Tite PU разполага със здрава кръгла тъкана армировка. Това позволя-ва полиуретанът да бъде екструдиран през тъканта, като напълно капсулира текстилната армировка.
    Здравата, но гъвкава стена на маркуча е устой-чива на абразия, напукване, агресивни химика-ли, ултравиолетова светлина и атмосферни влияния.
    Дизайнът и материалите осигуряват отлично сцепление между компонентите на маркуча, което води до висока производителност и дълъг експлоатационен живот. Десет годишната ограничена гаранция на производителя дава допълнителна сигурност.

  • Маркуч Hilcoflex Agro Rubber

    Маркучът Hilcoflex Agro Rubber е производство на немската компания Gollmer & Hummel (G&H) G&H, които са първите и най-опитни производители на маркучи в Европа. В създаването на този маркуч са съчетани два ключови елемента:

    • Текстилна армировка, направена от уникална комбинация на полиамид и полиестер, което осигурява превъзходно ниво на адхезия и ефективност на потока в сравнение с всички полиестерни тъкани.
    • Подплата и покритие от специални висококачествени формули NBR / PVC съединения, с екструдиране „през тъканта“ в уникален едноетапен производствен процес, което осигурява пълно капсулиране на армировката.

    Допълнителните характеристики на маркуча включват отлична устойчивост на атмосферни влияния, UV лъчи, селскостопански химикали и торове. Отличното сцепление между каучука и текстилната армировка водят до много издръжлив и износоустойчив маркуч с дълъг експлоатационен живот

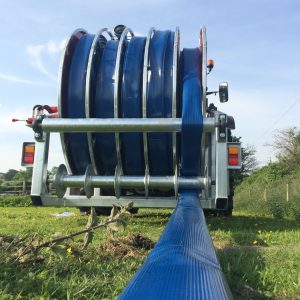

Макари за маркучи

Макарата за навиване на маркуча е един от най-скъпите елементи в тръбната система за торене "Пъпна връв". Нейните съхранение, транспорт и управление са ключови елементи във всяка система. Storth са разработили разнообразие от макари за навиване на маркучи, предназначени да улеснят изпомпването на тора от лагуната и разнасянето му по полето по най-ефективния начин.
Изцяло поцинковани като стандарт (включително прахово боядисаните странични панели), гамата предлага макари, подходящи както за фермери, така и за обслужващи компании, като се започне с 600 m FarmerPlus Bobbin Reeler до 2000m Contractor Reeler. Използването на комбинация от макари отпред и отзад на трактора позволява на един трактор да носи до 3000 метра маркуч.

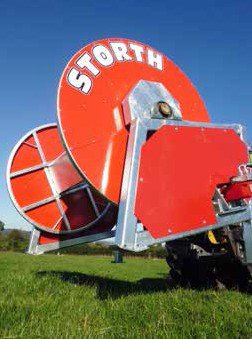

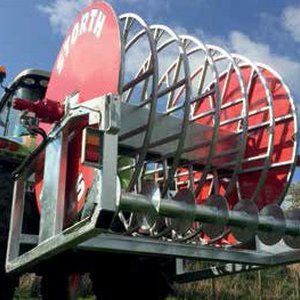

  • Макара FarmerPlus

    Предлагана с капацитет от 600 m до 1000 m, макарата FarmerPlus (FBR) може да бъде монтирана отпред или отзад на трактора, или в позиция "конче". Монтирана към здрава 80 mm рамка с кутия, FBR се предлага както с триточково окачване, така и със стандартен женски A-образен монтаж. Задвижването е с хидравличен мотор и Heavy Duty 1” задвижваща верига. Разделителите на макарата се предлагат като опция за тези, които искат да разделят определени маркучи.

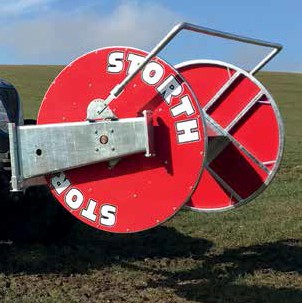

  • Макара Contractor

    Солидната монтажна рамка тип А на Storth е послужила като основа за създаване на макарите Contractor. Иновативният дизайн на рамката осигурява максимална стабилност и здравина на макарата и нейното мощно хидравлично задвижване. Капацитет: 1000m от 4 ”, 800m от 5 ” и 600 м от 6” маркуч.

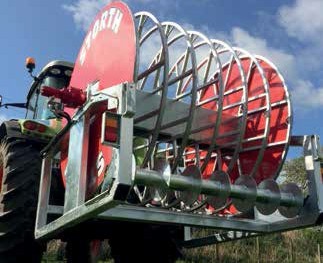

  • Mонтажна рамка

    Проектирани да поемат тежката работа при полагане и прибиране на маркуча, монтажните рамки на Storth, със солидна горещо поцинкована конструкция, осигуряват здрава основа на макарите. Мощното хидравлично задвижване с опционално управление с въртящ се клапан, осигурява максимална ефективност и продължителен експлоатационен живот.
    Конструкцията за монтаж с двойно предназначение позволява монтаж на макарите директно към 3-р системата на трактора или в позиция "конче", чрез солидната женска рамка тип A.
    За тези, които се стремят да подобрят надеждността на машината, са налични опции за монтиране отзад на въртящ се регулатор на скоростта и комплекти транспортни светлини.

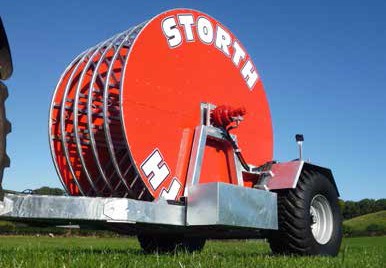

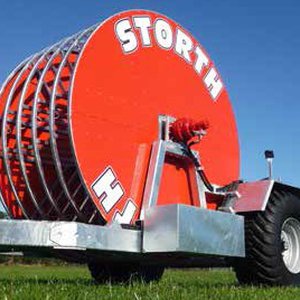

  • Ремарке за макара

    Идеални за обслужващи фирми, предлагащи изпомпване на тора на дълги разстояния, прикачните платформи Heavy Duty на Storth са горещо поцинковани и се предлагат за макари с дължина 1500 или 2000 метра, с маркучи 4” или 5” (+6” при поискване). Хидравлични спирачки, 550 / 60x22.5 пневматични гуми в комплект с калници и LED транспортни светлини гарантират безпроблемно движение по пътната мрежа и ефективно използване на макарата.

Апликаторни накрайници

Равномерното и ефективно разнасяне на тора по полето и постигането на максимално повишаване на почвеното плодородие зависи в голяма степен от вида и качеството на използваните апликаторни накрайници. Storth предлага  на своите клиенти пълното разнообразие от технически решения в тази област.

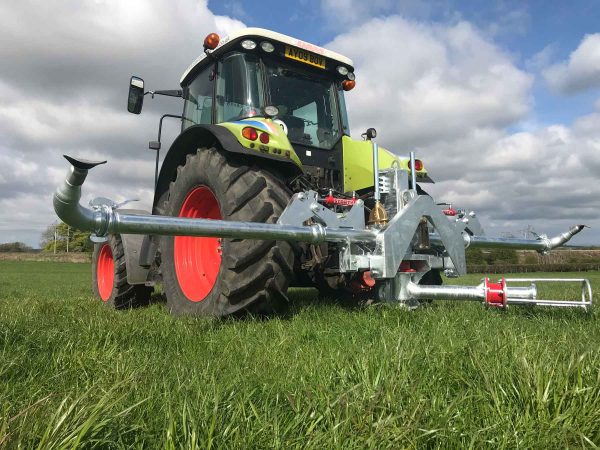

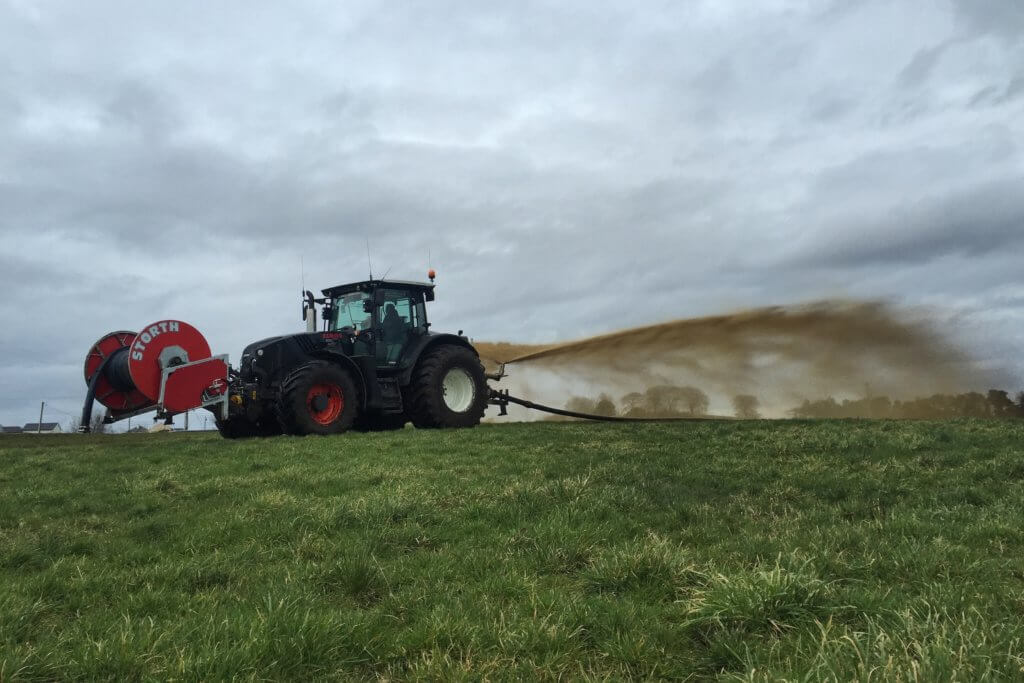

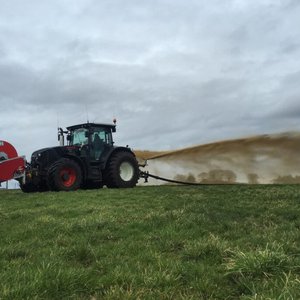

  • Разплискващи дюзи

    Проектирани за най-обикновения метод за нанасяне на тора, разплискващите дюзи на Storth се предлагат с ширини на разпръскване от 10 m (единична дюза) до 12 m (двойна дюза). С точна настройка, те осигуряват добро разпръскване с големи капчици, равномерно разпределение на суспензията, минимално отклонение и свеждане до минимум на неприятните миризми.
    Изградени от висококачествени материали, разплискващите дюзи на Storth са горещо поцинковани като стандарт, за да отговорят на най-високите изисквания за този клас машини.

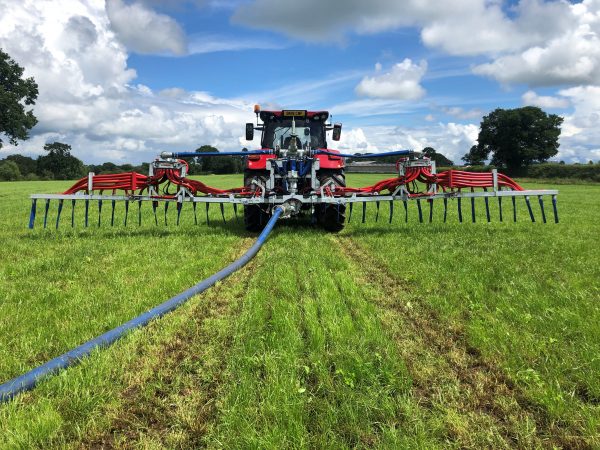

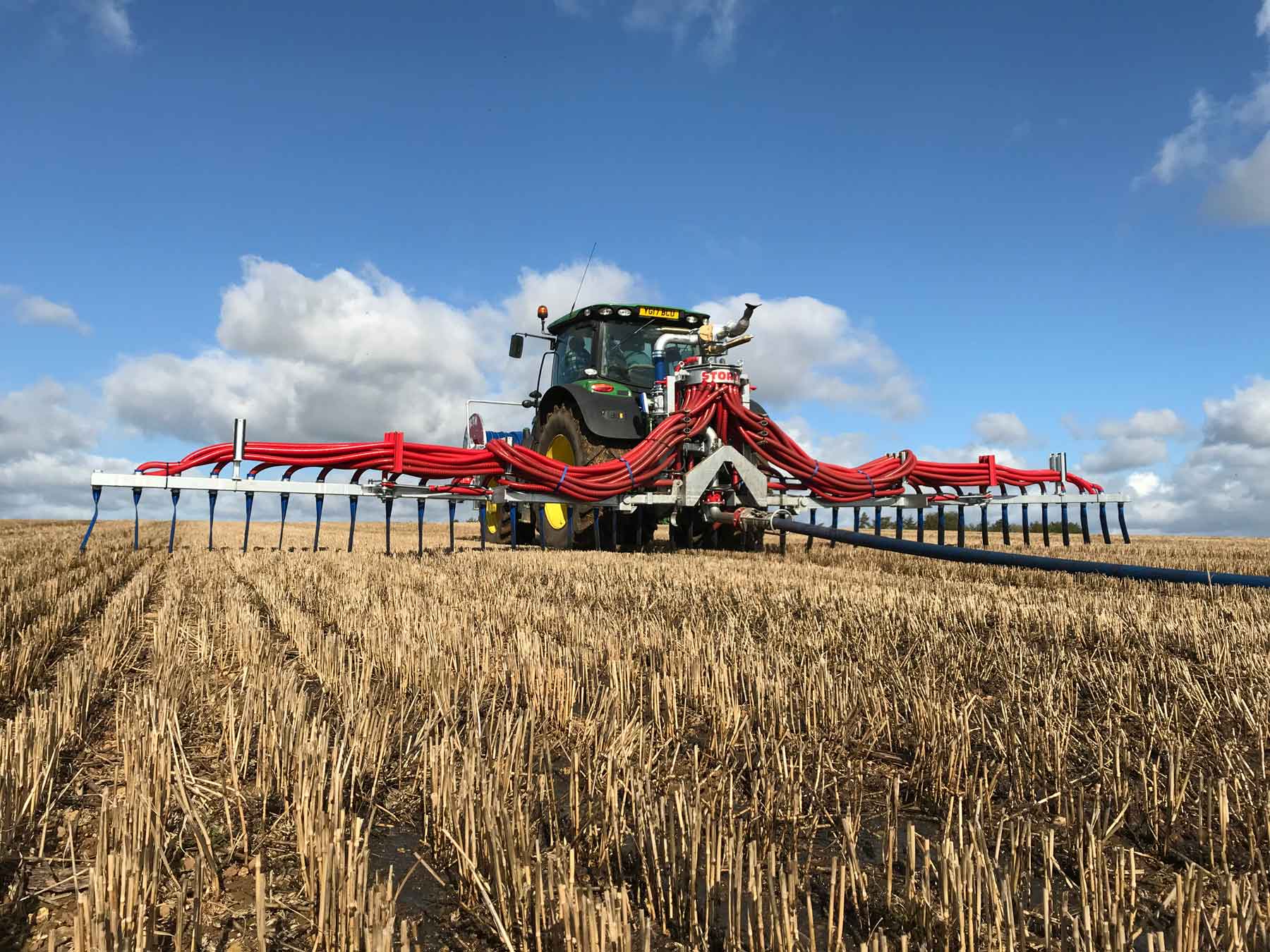

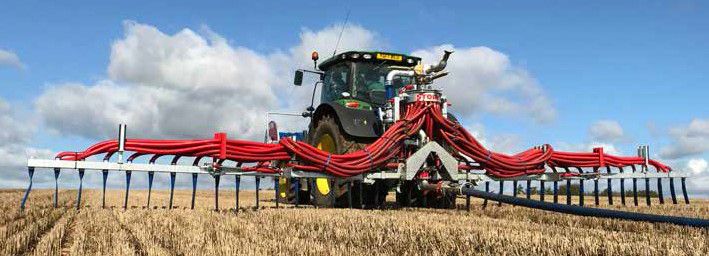

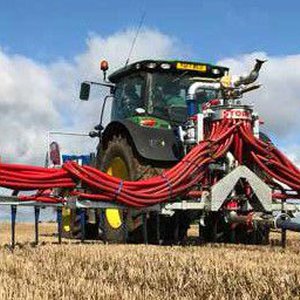

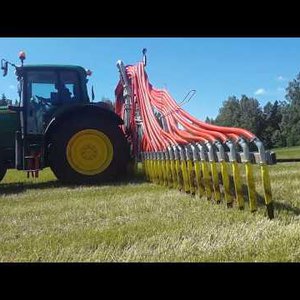

  • Разливни накрайници

    Както съдържанието на сухо вещество в тора, вида на почвата и сезона, така също и методът за нанасяне на тора влияе върху количеството хранителни вещества, достъпни за растенията. Разливните накрайници намаляват контактната повърхност на тора с атмосферата и така намаляват загубите на хранителни вещества с до 5%, в сравнение с разплискващите дюзи (Наръчник за торове, RB209) Отчитайки внимателно както експлоатационните разходи, така и потенциала на тора, като почвен подобрител, Storth са разработили гама от горещо поцинковани разливни накрайници, за да отговорят на най-високите зисквания на селскостопанския пазар.

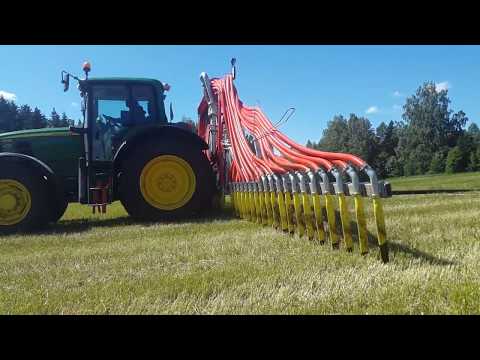

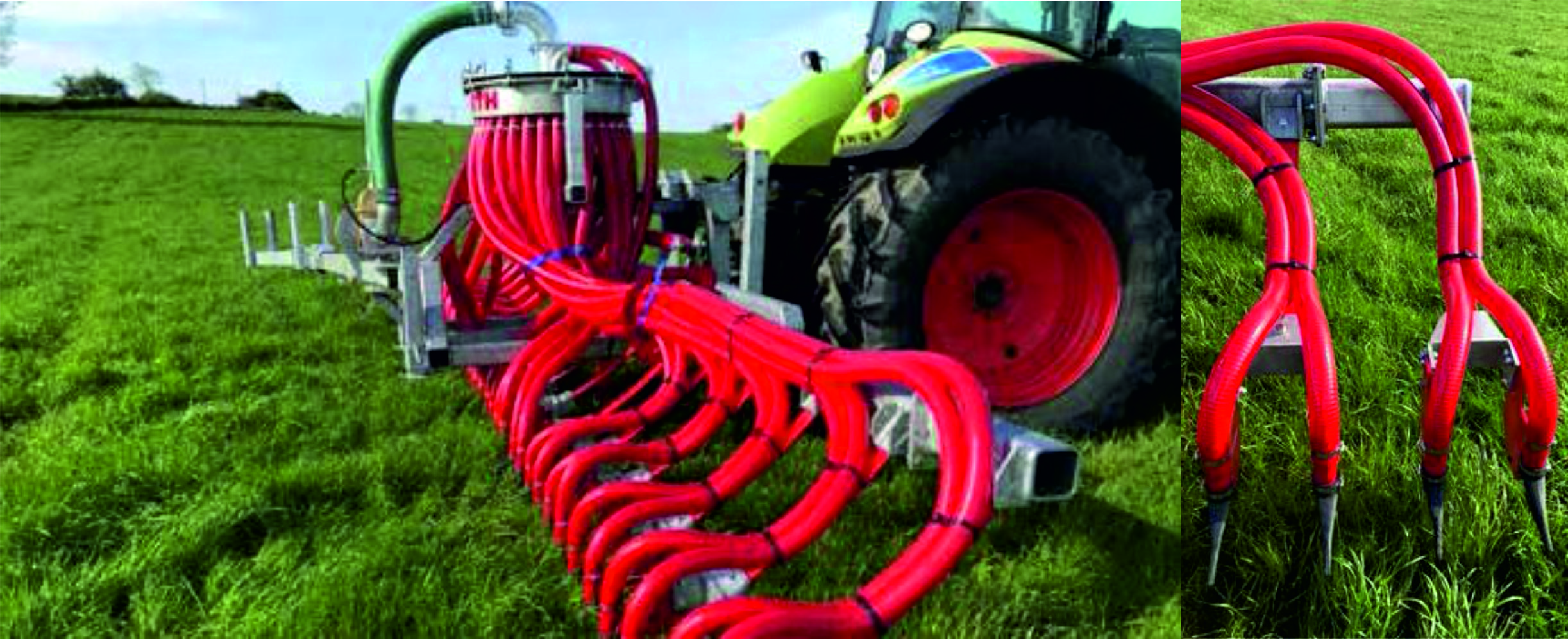

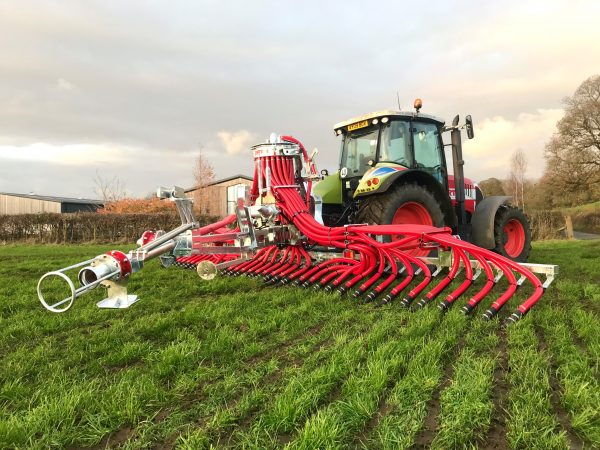

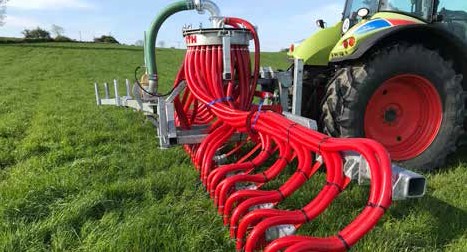

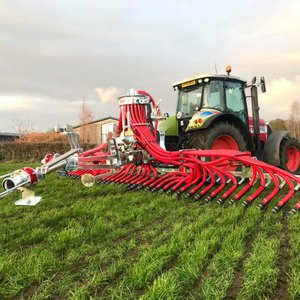

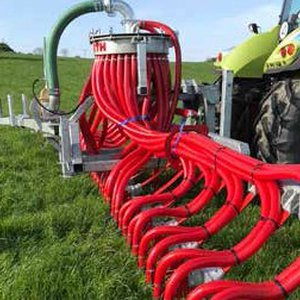

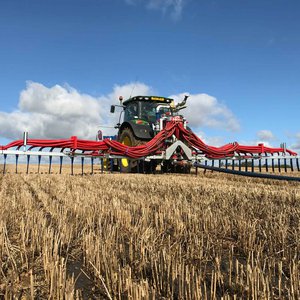

  • Разливни обувки

    Рамата с разливни обувки на Storth е проектирана на базата на обширни знания и опит за управлението на торовата суспензия. Специалната форма на обувката е предназначена за използване върху пасища и обработваеми земи за нанасяне на тора върху почвената повърхност с минимално замърсяване на листата на растенията.

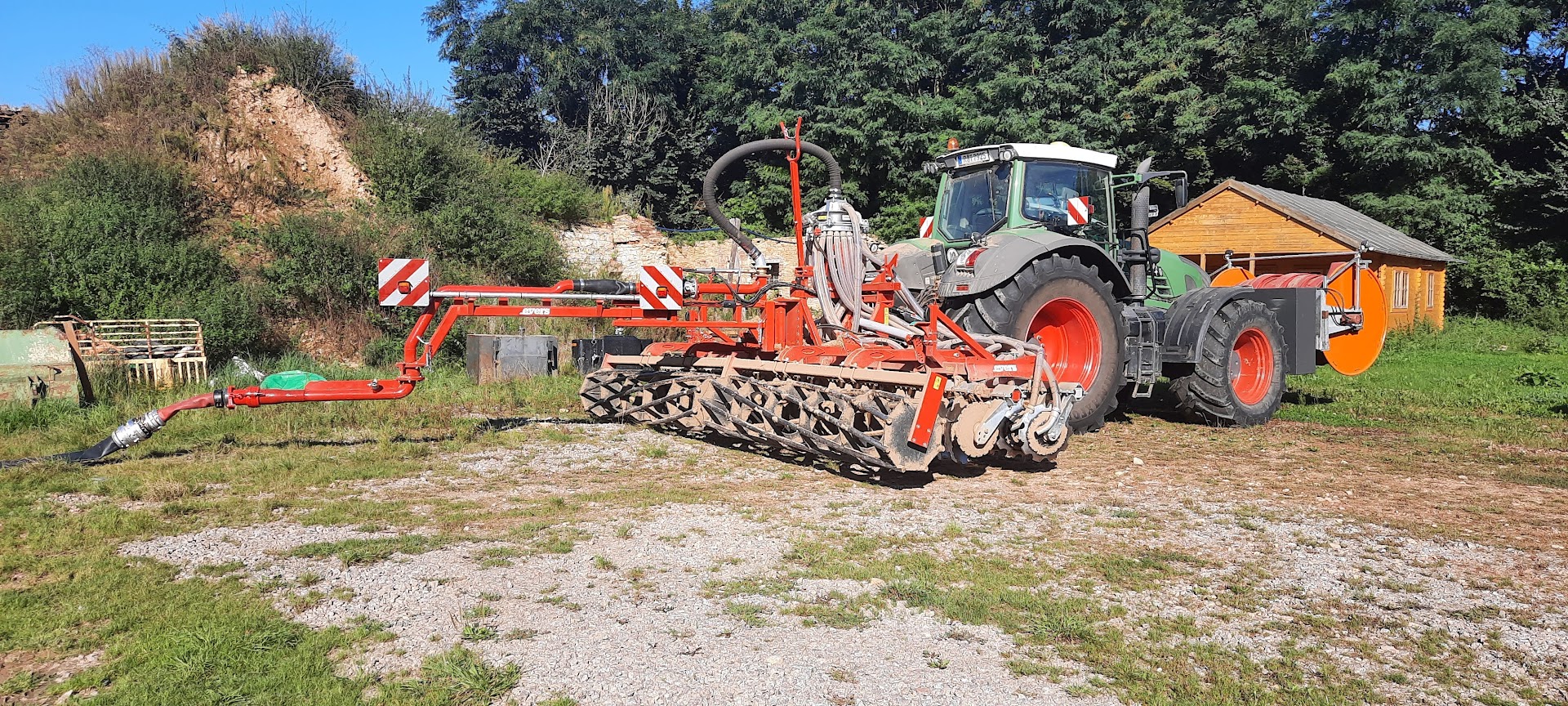

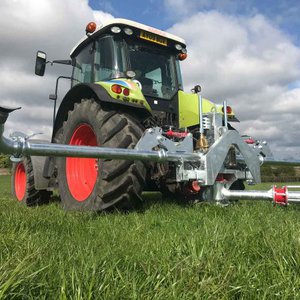

  • Дисков инжектор с валяк

    Инжекторите са най-добрите апликатори на торова маса. В зависимост от модела те полагат течния животински тор на дълбочина 8 - 15 cm, което свежда загубите на азот до минимум. Когато инжекторът е с валяк, последният заравя образуваните бразди с торова маса и напълно елиминира, както загубите на азот, така и лошо миришещите емисии отделяни във въздуха.

ФАЙЛОВЕ ЗА ИЗТЕГЛЯНЕ

Система за торене тип „Пъпна връв“ в землището на с. Бръшлен, обл. Русе.

Системата за торене тип „Пъпна връв“ в действие, в землището на с. Бръшлен, обл. Русе. Помпената станция, разположена непосредствено до торовата лагуна, е с максимален капацитет до 200 m3/h. Тя изтласква течния тор по маркучи с обща дължина 2000 m, включващи 1600 m транспортен и 400 m влачещ маркуч. След разполагането на транспортния маркуч, дължината на влачещия маркуч от 400 m позволява наторяването на участък от 150 – 160 дка. След това системата се мести на друг такъв участък. Като апликатор на тора се ползва дисков инжектор с ширина 6,00 m.
